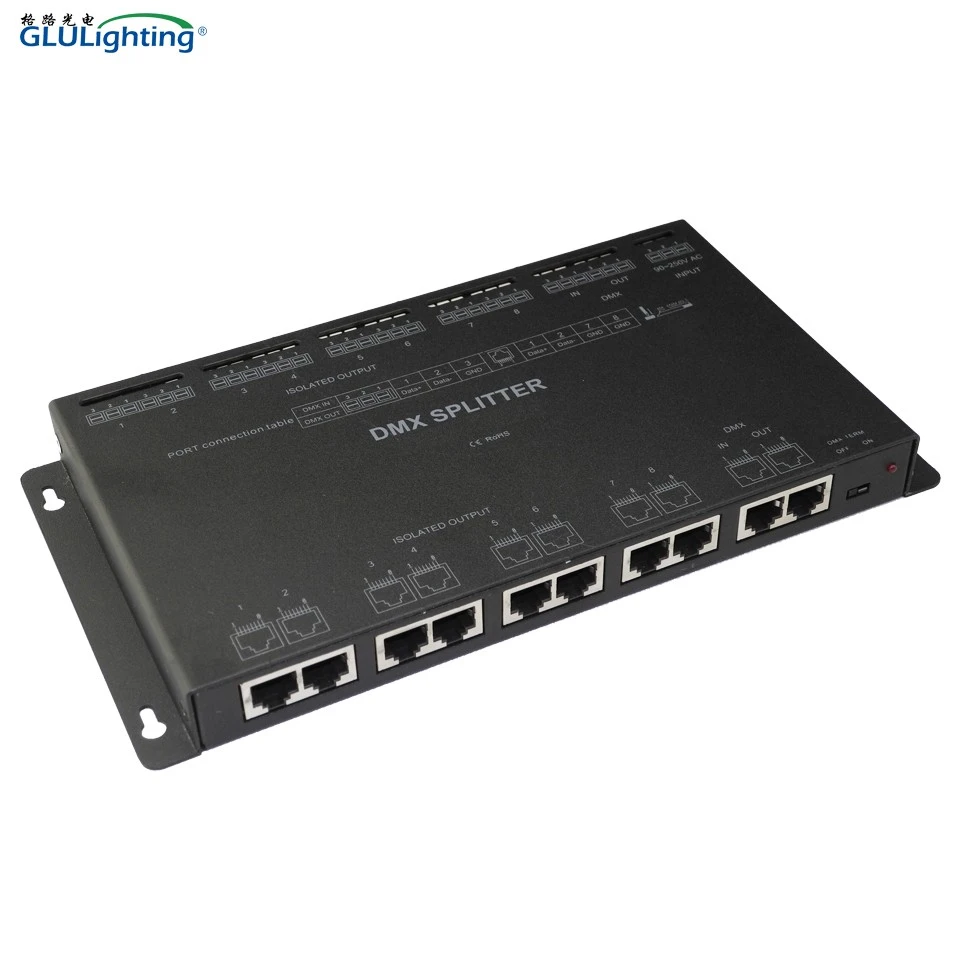

8 উপায় DMX স্প্লিটার

8 উপায় DMX স্প্লিটার প্রধান বৈশিষ্ট্য

● একটি DMX512 সিগন্যাল ইনপুট, আটটি উপায়ে পুনরাবৃত্তি করুন DMX512 সিগন্যাল আউটপুট, প্রতিটি 170টি DMX ডিভাইস সংযুক্ত করার অনুমতি দেয়।

● DMX512 এর বাসের সাথে সংযুক্ত থাকাকালীন লাইটিং সিস্টেমের সরঞ্জাম থেকে আসা সিগন্যালকে প্রসারিত, বিতরণ এবং নিরোধক করতে উত্সর্গীকৃত৷

● উচ্চ ভোল্টেজ বিচ্ছিন্নতা প্রযুক্তি ইনপুট/আউটপুট ইন্টারফেসের জন্য গৃহীত, দীর্ঘ দূরবর্তী ট্রান্সমিশনের পরে DMX512 সংকেত গঠন এবং পরিবর্ধনে প্রয়োগ করা হয়।

● ইনপুট এবং আউটপুট টার্মিনালের মধ্যে বৈদ্যুতিক নিরোধক, চ্যানেলগুলির মধ্যে আউটপুট টার্মিনাল।

● ইনপুট আউটপুট থেকে 1000VDC-তে বিচ্ছিন্ন।

● আউটপুট একে অপরের থেকে 1000VDC-তে বিচ্ছিন্ন করা হয়।

● Crimping টার্মিনাল/RJ45 টার্মিনাল ইনপুট এবং আউটপুট পক্ষের জন্য ইনপুট.

● সরাসরি AC90-250V এর সাথে কাজ করা।

8 উপায় DMX স্প্লিটারযান্ত্রিক কাঠামো

DMX আউট জন্য RJ45 সংযোগকারী

DMX IN/OUT, এবং DMX আউট 1-8 উপায়ে ক্রিমিং টার্মিনাল

8 উপায় DMX স্প্লিটার মাত্রা

8 উপায় DMX স্প্লিটার কানেক্টিং ডায়াগ্রাম

দ্রষ্টব্য:

1.DMX সংকেত তারের তিনটি কোর রক্ষিত সংকেত তারের, ইতিবাচক, নেতিবাচক সঙ্গে সংকেত তারের, যখন DMX সংকেত টার্মিনাল সংযোগ করুন pls পোলারিটি আরো মনোযোগ দিতে.

2. ডিকোডার সংযোগ করার সময়, অনুগ্রহ করে সংশ্লিষ্ট ইতিবাচক, নেতিবাচক এবং GND নিশ্চিত করুন৷

3. স্প্লিটার এবং ডিকোডারের মধ্যে তারের 300 মিটারের বেশি হওয়া উচিত নয়।

4. প্রতিটি আউটপুট 170pcs অতিরিক্ত DMX512 ডিকোডার চালাতে সক্ষম।

5. 32pcs ডিকোডারের পরে একটি অতিরিক্ত স্প্লিটার যোগ করতে হবে। ক্যাসকেড সংযোগ 4 PCS এর বেশি হওয়া উচিত নয়।
